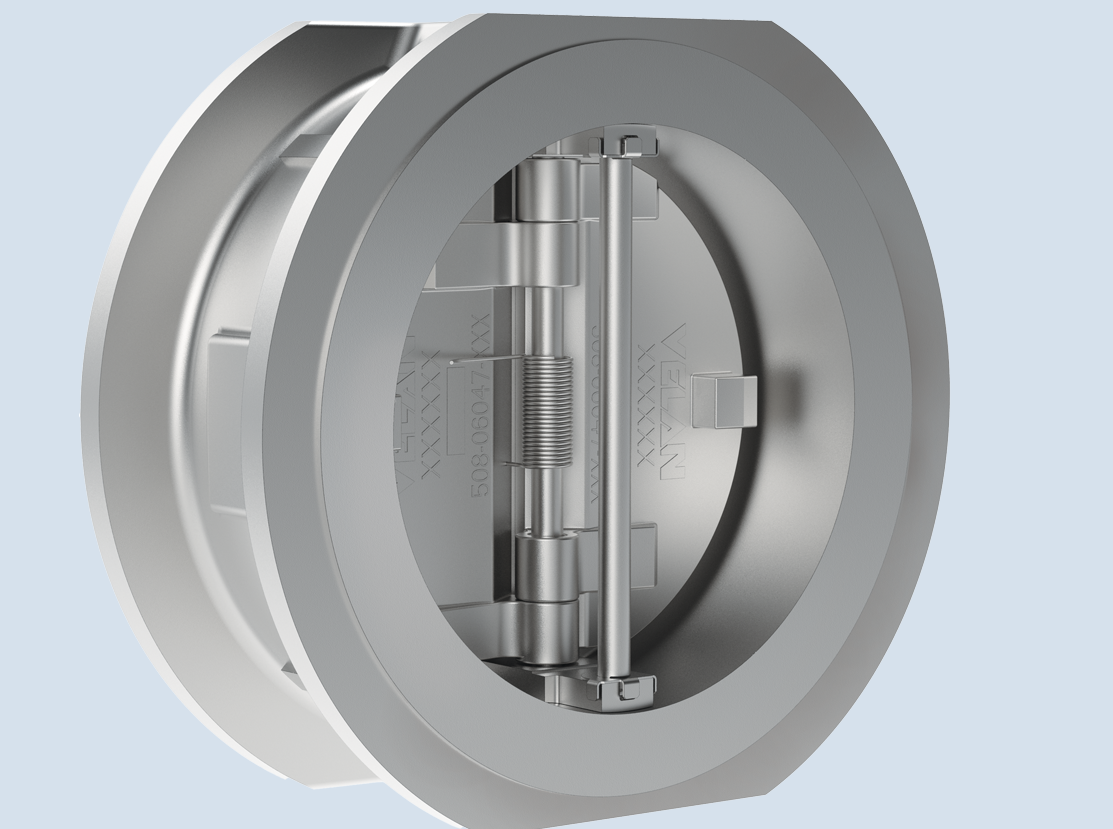

Clapets antiretours à double battant
Les clapets antiretours à double battant Proquip® sont conçus pour une large gamme d'applications. Leur conception légère, jusqu'à un cinquième du poids des clapets de retenue à battant, réduit les coûts, l'espace et l'installation des supports de tuyauterie. Idéal pour une performance efficace et rentable.
Émissions fugitives
Conception sans retenue et sans émission qui ne comporte aucun trou dans la paroi du corps, ce qui rend impossible toute fuite vers l'extérieur.
Conception de la carrosserie
La conception maximise la zone de passage du flux à travers la vanne avec une perte de charge plus faible.

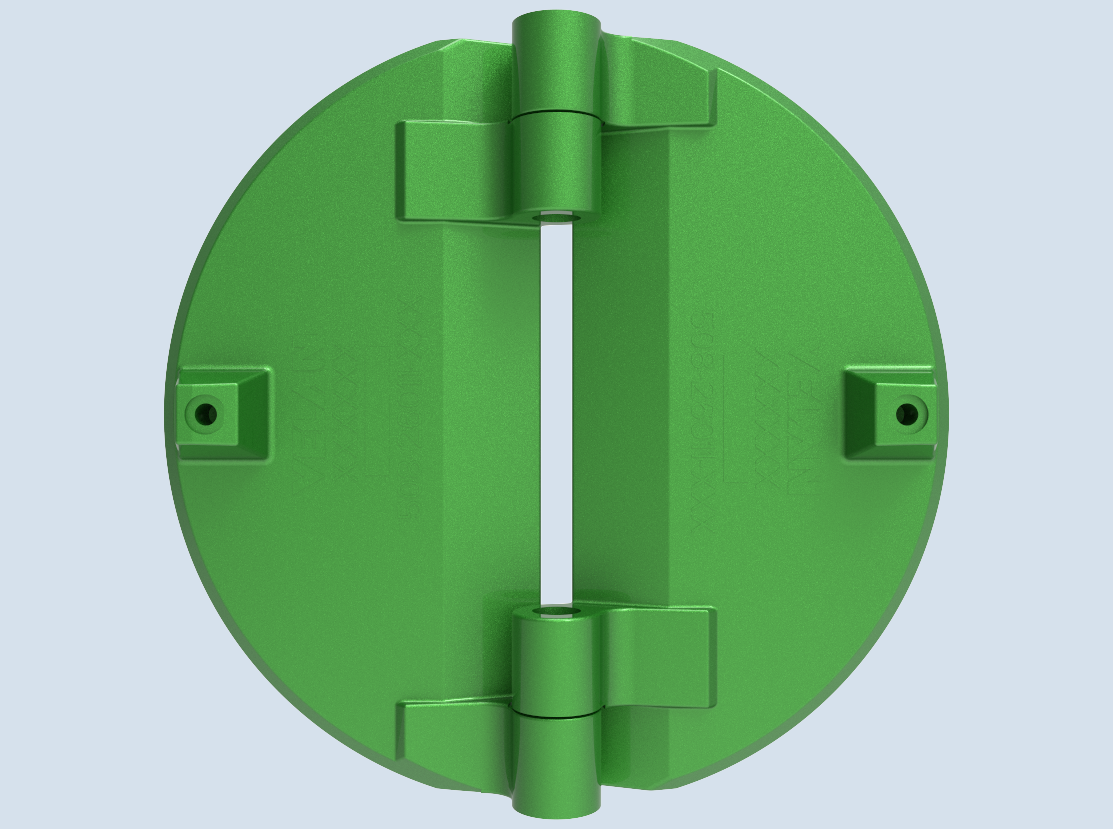

Disque
Le poids réduit du disque maximise le débit à travers la vanne. Les charnières latérales du disque éliminent l'effet de la gravité, car très peu d'énergie est nécessaire pour ouvrir le robinet et le maintenir dans cette position, ce qui réduit les coûts énergétiques.
Ressorts et amortisseurs
Les ressorts fournissent une réponse rapide à l'inversion du flux, minimisant les contraintes et maximisant la durée de vie.
La disposition des amortisseurs à l'arrière de chaque disque réduit la force de choc sur les charnières, garantissant aux composants internes une durée de vie prolongée avec une usure minimale dans les conditions de service les plus sévères.
| Pression | ASME 150-2500 |
|---|---|
| Pression | API 6A 2000-5000 |
| Taille | NPS 2-60 (DN 50-1500) |
| Tests et normes de conception | ASME B16.10, ASME B16.11, ASME B16.20, ASME B16.25, ASME B16.34, ASME B16.47, ASME B16.5, ASME Section III, ASME Section VIII, ASME Section IX, API 6D, API 594, API 609, API 624, API 598, ISO 14313 |
