Robinets à tournant sphérique à siège métallique

Les robinets à tournant sphérique à siège métallique Securaseal® sont conçus pour les températures élevées à très élevées, les fluides abrasifs et les environnements corrosifs. Avec une gamme d'options de matériaux, ils sont conçus pour répondre aux exigences élevées de diverses applications. Durables, fiables et prêts à affronter des conditions extrêmes.

Un logo circulaire avec une bordure verte comportant le texte « Faible émission, respectueux de l'environnement ». À l'intérieur, « VELAN » est écrit au-dessus d'un graphique de montagnes, d'un soleil et d'oiseaux sur une mer ou un lac bleu.

Double qualification pour les exigences API 641 et ISO 15848-1 en matière d'émissions fugitives. Toutes les garnitures en graphite sont conformes aux exigences de l'API 622.

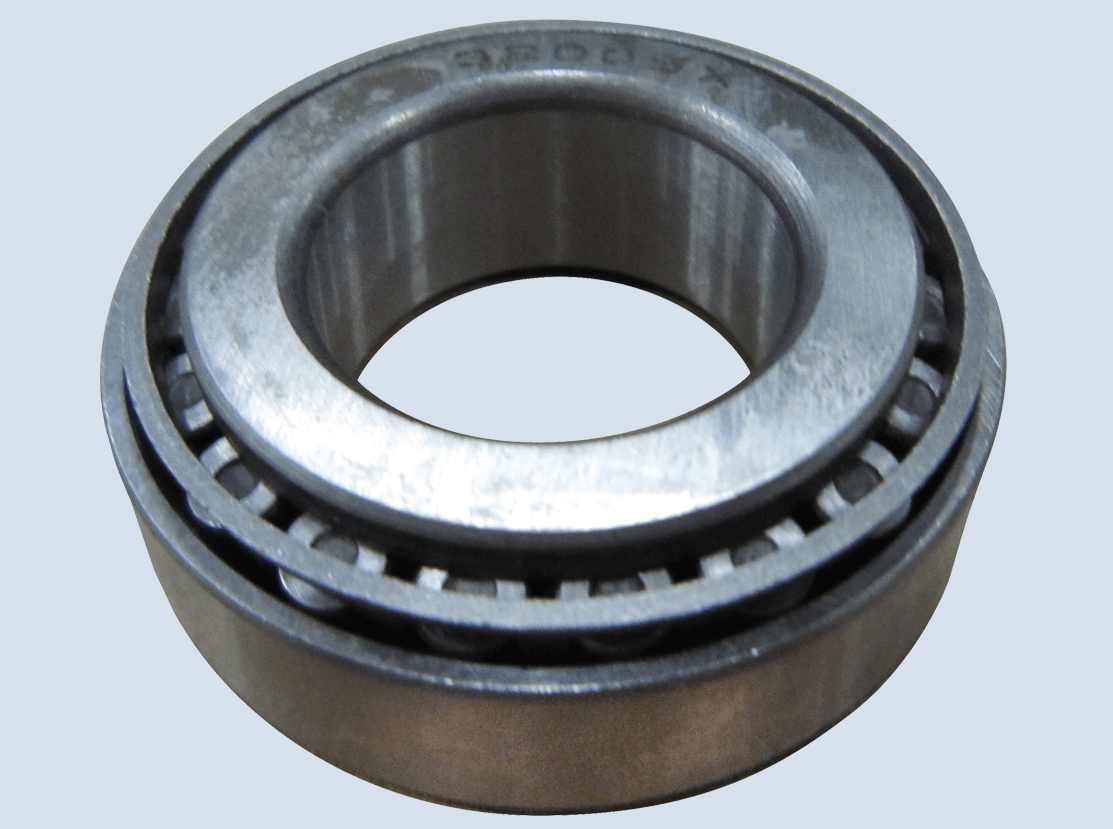

Vue rapprochée d'un roulement à rouleaux coniques sur fond clair. Le roulement cylindrique se compose d'une bague extérieure, de rouleaux coniques et d'une bague intérieure, couramment utilisés dans les applications mécaniques pour gérer les charges radiales et axiales.

Un roulement à rouleaux coniques situé à l'extérieur permet de réduire le frottement dynamique, ce qui se traduit par une réduction du couple global de la vanne, garantissant ainsi son fonctionnement.

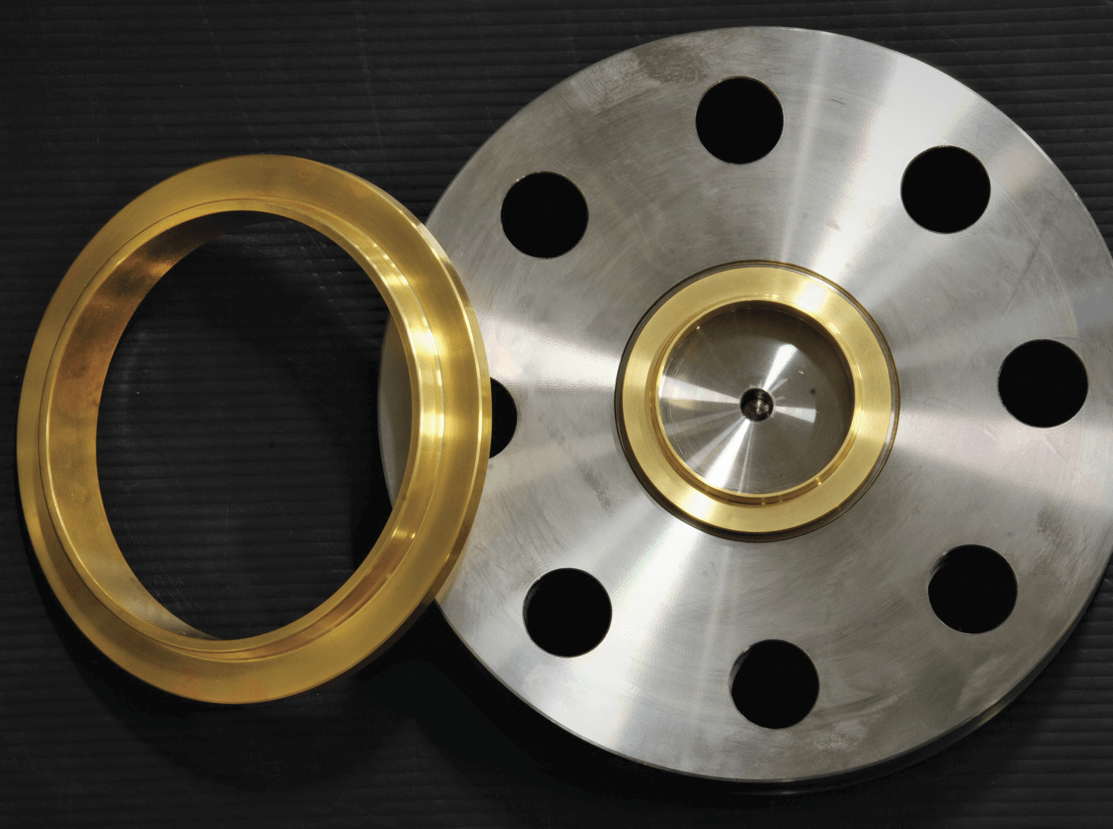

Un grand disque métallique avec huit trous circulaires et un anneau de couleur laiton est présenté sur un fond sombre. Le disque a une surface réfléchissante lisse et l'anneau est placé partiellement dessus.

Notre joint de corps de conception exclusive est un joint métallique alimenté par pression avec un revêtement unique pour résister aux températures et pressions extrêmes dans les applications d'hydrotraitement telles que les services d'hydrocraquage du lit d'ébullation.

Gros plan d'un objet sphérique enfermé dans un boîtier mécanique. L'objet est vert, tandis que le boîtier présente des sections marron et bleues, avec un composant en forme de roue à la base sur une surface plane.

Un manchon qui s'insère fermement dans le siège et le corps de la vanne crée une séparation entre la voie d'eau et l'arrière de l'anneau de charge, empêchant ainsi les grosses particules solides d'être piégées derrière l'anneau de charge et, par la suite, d'empêcher la vanne de fonctionner.

PressionASME 150-4500
TailleNPS 1/2-36 (DN 15-900)
Tests et normes de conceptionASME B16.34, API 608, ANSI/FCI 70-2 Classe VI, MSS SP-61, API 598, API 607/ISO 10497
