Caractéristiques et avantages
Disponible pour les classes nucléaires 1, 2 et 3 et les applications liées à la sécurité.

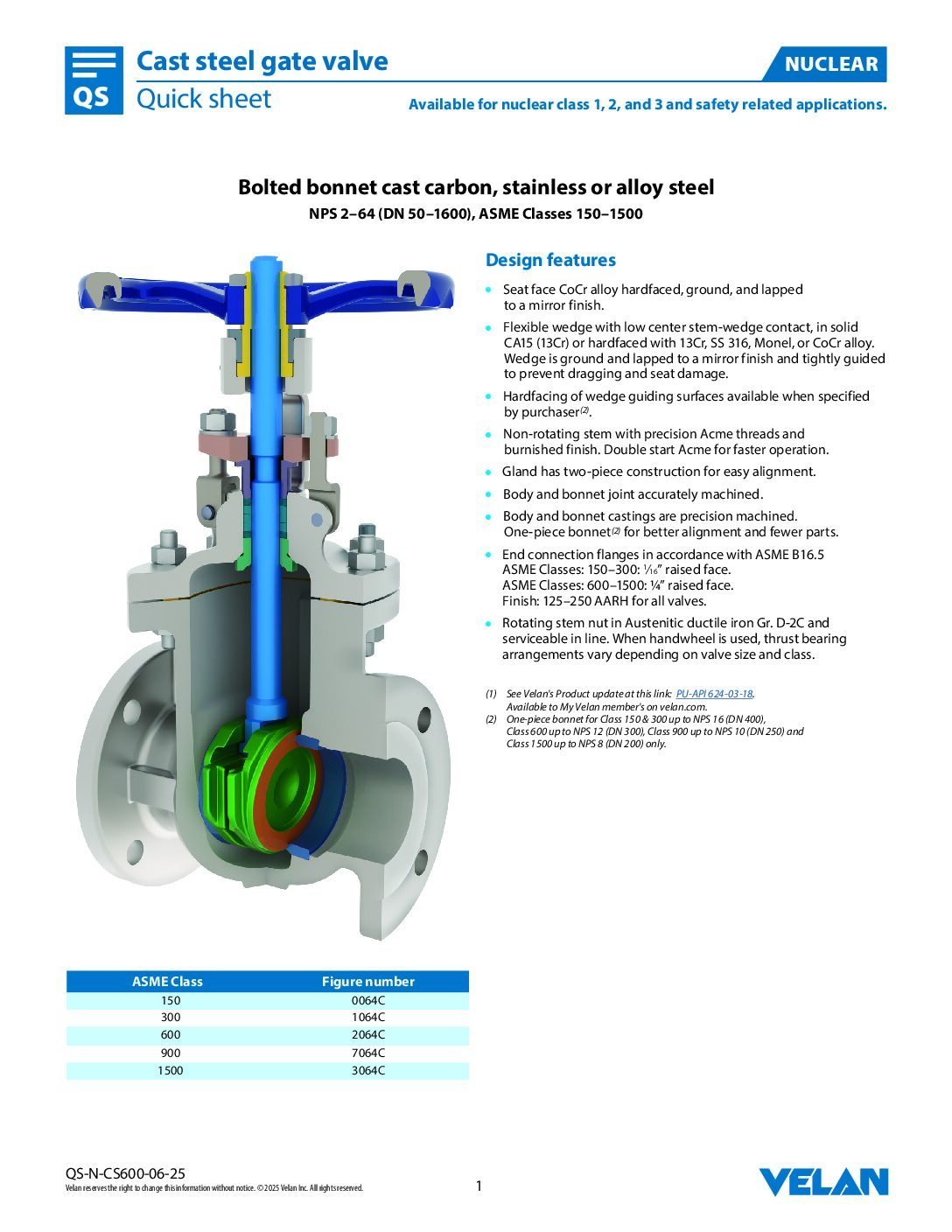

Traduction à venir: Caractéristiques de la conception
- Face du siège en alliage CoCr durci, rectifié et rodé pour obtenir une finition miroir.
- Flexible wedge with low center stem-wedge contact, in solid CA15 (13Cr) or hardfaced with 13Cr, SS 316, Monel, or CoCr alloy. Wedge is ground and lapped to a mirror finish and tightly guided to prevent dragging and seat damage.
- Hardfacing of wedge guiding surfaces available when specified by purchaser.
- Non-rotating stem with precision Acme threads and burnished finish. Double start Acme for faster operation.
- Le presse-étoupe est construit en deux parties pour faciliter l’alignement.
- Le joint du corps et du capot est usiné avec précision.
- Les pièces moulées du corps et du capot sont usinées avec précision. One-piece bonnet (2) for better alignment and fewer parts.
- End connection flanges in accordance with ASME B16.5
ASME Classes: 150–300: 1⁄16” raised face.
ASME Classes: 600–1500: ¼” raised face.
Finish: 125–250 AARH for all valves. - Rotating stem nut in Austenitic ductile iron Gr. D-2C and serviceable in line. When handwheel is used, thrust bearing arrangements vary depending on valve size and class.
Détails du produit
Spécifications | Détail |
---|---|
Gamme de tailles | NPS 2 - 64 (DN 50 - 1600) |
Classe de pression | ASME classes 150 - 1500 |
Connexions standard | A brides |
