Appareils de robinetterie autoclaves

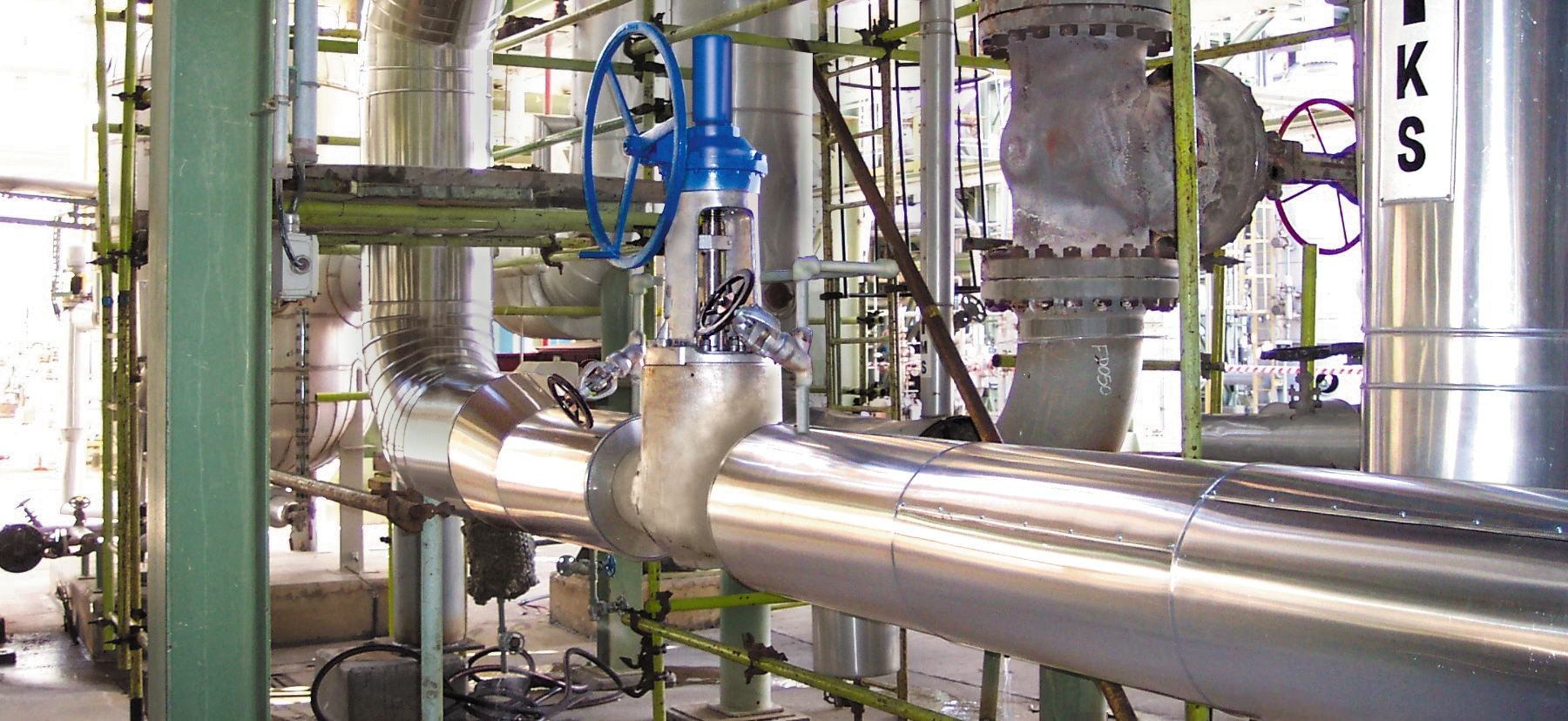

Les robinets-vannes, robinets à soupape et clapets antiretour autoclaves Velan sont conçus pour les applications à haute pression et à haute température, éprouvés dans les centrales thermiques et les centrales nucléaires du monde entier. Reconnus pour les services de vapeur HP, ils sont également idéaux pour le traitement des hydrocarbures et les procédés pétrochimiques, assurant un rendement fiable.
Conceptions

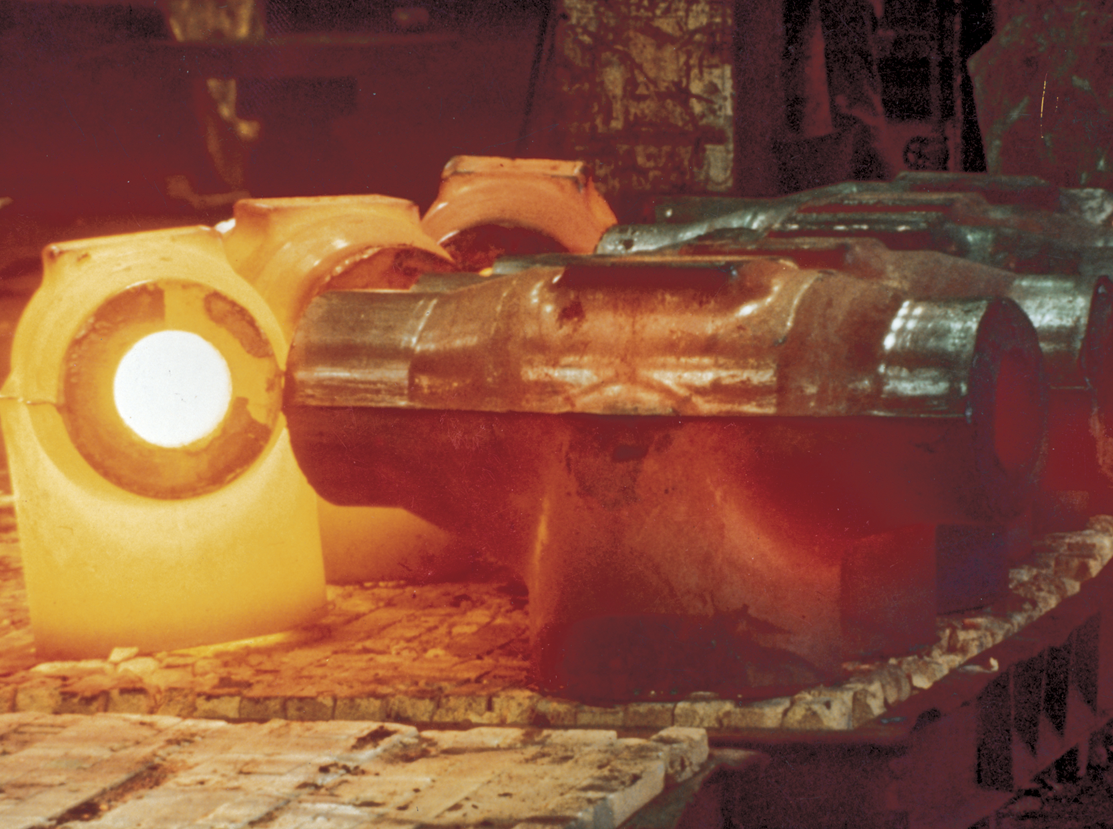

Le corps et le couvercle sont fabriqués à partir de pièces forgées de haute qualité sur toute la gamme de dimensions. Offerts en robinet-vanne à opercule élastique, robinet-vanne à opercule à libre dilatation, robinet à soupape d'arrêt, à tête inclinée, à clapet libre blocable, clapet de non-retour à piston, clapet de non-retour à battant et clapet antiretour à disque basculant.
Autoclave

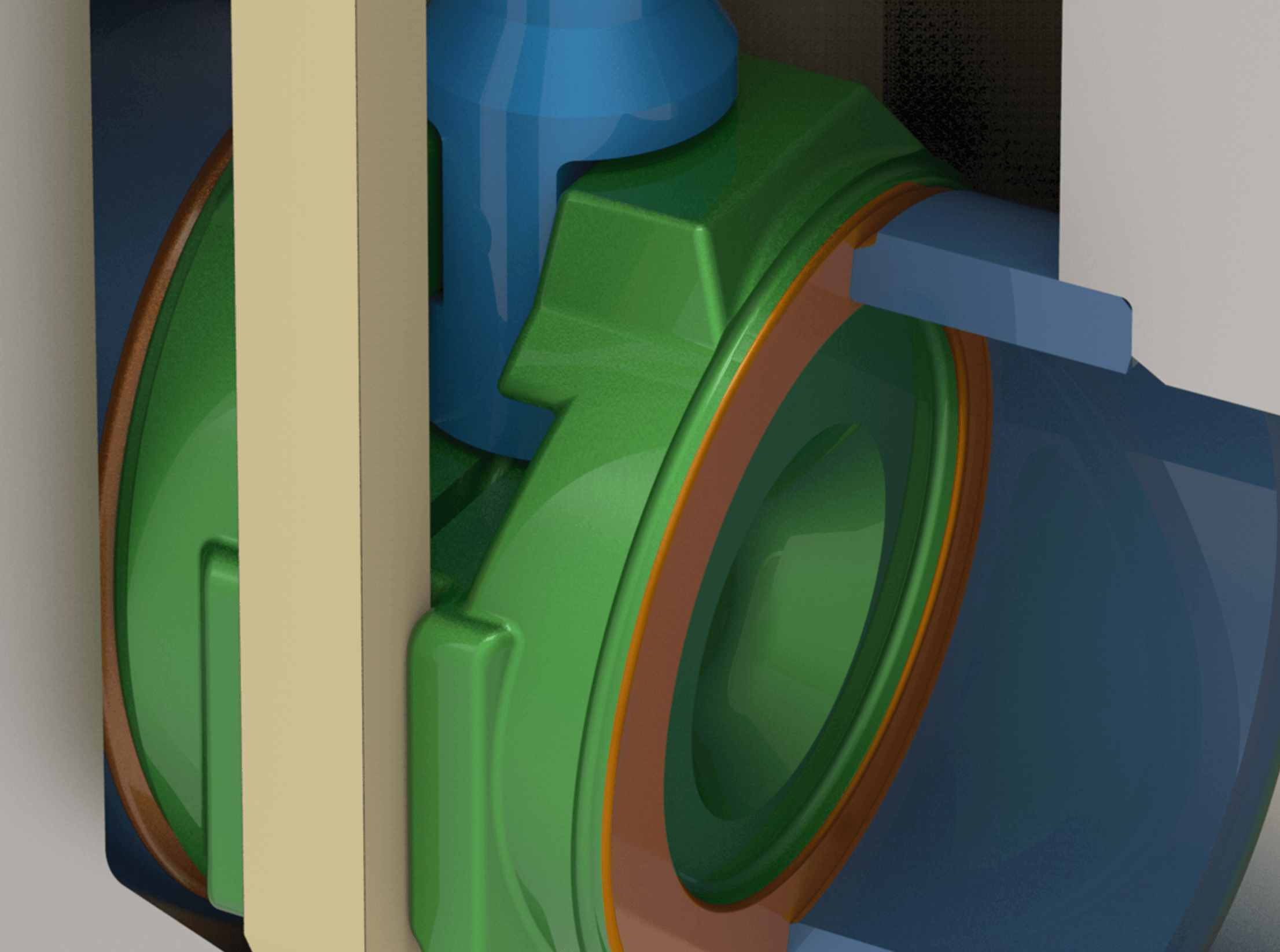

La conception autoclave augmente la force de serrage du joint d'étanchéité à mesure que la pression interne augmente, pour utilisation dans des applications à haute température et à haute pression. Le boulonnage en tension du couvercle innovant de Velan maintient une tension constante sur le joint d'étanchéité et s'applique sur les NPS 6 (DN 200) et plus.
Système de guidage
Une attention particulière est portée aux tolérances des guides du corps et de l'obturateur afin de réduire au minimum les risques d'éraillure, de coincement et/ou de formation de rainures pendant l'ouverture et la fermeture de l'appareil. Pour les robinets en acier inoxydable et le service haute température, les rainures rechargées sont guidées avec précision dans des guides usinés soudés en place.
En tension (option)
Velan a fait figure de pionnière dans les appareils de robinetterie en tension en 1972 pour Énergie atomique du Canada limitée (EACL) afin de prévenir les fuites nucléaires. Elle a, depuis, fourni des appareils en tension pour le service nucléaire et non nucléaire. Cette technologie prolonge la durée de vie en service à faibles émissions dans des conditions exigeantes, les rondelles Belleville maintenant la tige de manœuvre serrée pendant de longues périodes sans entretien.
| Gamme de tailles | NPS 2 - 60 (DN 50 - 1500) |
|---|---|
| Classe de pression | ASME 150 - 4500 (PN 20 - 760) |
| Tests et normes de conception | ASME B16.10 Modèle long ou court à brides, ASME B16.11, ASME B16.20, ASME B16.25, ASME B16.34, ASME B16.47, ASME B16.5, ASME Section III, ASME Section VIII, ASME Section IX, EN 1092, EN 1333, EN 12516-2, EN 12266-1&2, ISO 15848-1, MSS SP-144, API 594, API 600, API 603, API 609, API 623, API 622, API 624, API 598 |
| Émissions fugitives | Options de garniture certifiées API 622 et options à faibles émissions fugitives conformes à la norme ISO 15848‑1 disponibles |
