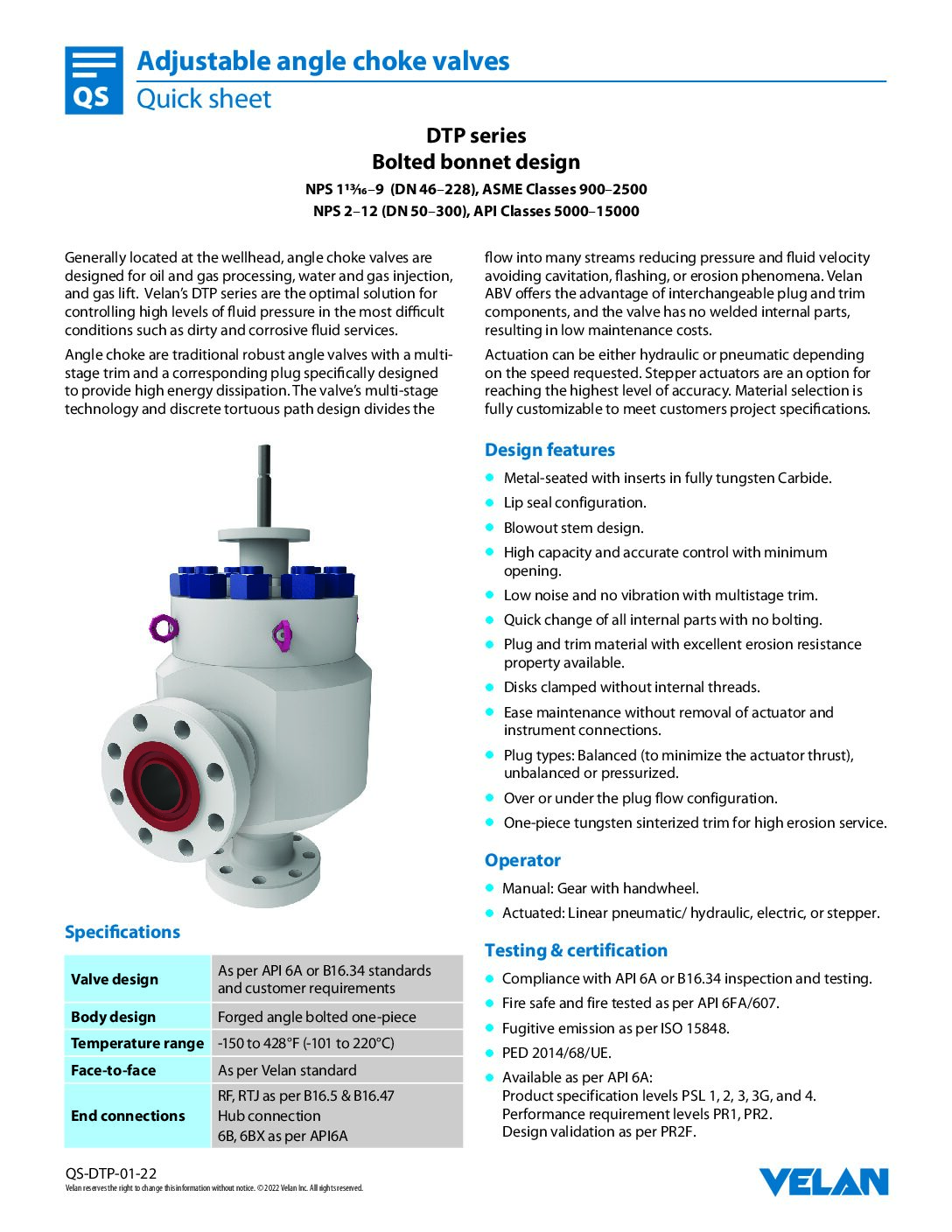

Série DTP Vannes de contrôle d’étranglement à angle réglable

Caractéristiques et avantages

Généralement situés à la tête du puits, les robinets sont conçus pour le traitement du pétrole et du gaz, l’injection d’eau et de gaz et l’élévation du gaz. La série DTP de Velan est la solution optimale pour contrôler les niveaux élevés de pression des fluides dans les conditions les plus difficiles, comme les fluides sales et corrosifs. Les robinets d’étranglement à angle sont des robinets d’angle traditionnels et robustes dotés d’une garniture à plusieurs étages et d’un clapet correspondant spécialement conçu pour assurer une dissipation élevée de l’énergie. La technologie multi-étages de la vanne et la conception discrète du chemin tortueux divisent le flux en plusieurs courants, ce qui réduit la pression et la vitesse du fluide, évitant ainsi les phénomènes de cavitation, de clignotement ou d’érosion. Velan ABV offre l’avantage d’un clapet et d’une garniture interchangeables. La vanne ne comporte pas de pièces internes soudées, ce qui réduit les coûts de maintenance. L’actionnement peut être hydraulique ou pneumatique en fonction de la vitesse requise. Les actionneurs pas à pas sont une option pour atteindre le plus haut niveau de précision. La sélection des matériaux est entièrement personnalisable pour répondre aux spécifications des projets des clients. Conception du siège

• Revêtement métallique avec inserts en carbure de tungstène

Caractéristiques

• Configuration des joints à lèvres
• Conception de la tige de soufflage
• Capacité élevée et contrôle précis, même avec une ouverture minimale
• Faible bruit et absence de vibrations grâce au trim à plusieurs étages
• Changement rapide de toutes les pièces internes sans boulonnage
• Matériau pour bouchons et garnitures présentant d’excellentes propriétés de résistance à l’érosion.
• Disques serrés sans filetage interne
• Facilite la maintenance sans démontage des connexions de l’actionneur et de l’instrument
• Type de bouchon : Équilibre (pour minimiser la poussée de l’actionneur) ou déséquilibre ou pressurisé
• Configuration de l’écoulement du bouchon en plus ou en moins
• Garniture monobloc en tungstène fritté pour un service à forte érosion

Opérateur

• Manuel : Engrenage avec volant
• Actionné : Linéaire pneumatique/ hydraulique, électrique ou pas à pas

Essais et certifications

• Conformité à l’inspection et aux tests API 6A /B16.34
• Sécurité incendie et testé au feu selon API 6FA/607
• Émission fugitive selon ISO15848
• PED 2014/68/UE
• Disponible selon la norme API 6A :
• Niveaux de spécification des produits (PSL 1, 2, 3, 3G et 4)
• Niveaux d’exigence de performance (PR1, PR2)
• Validation de la conception selon PR2F
