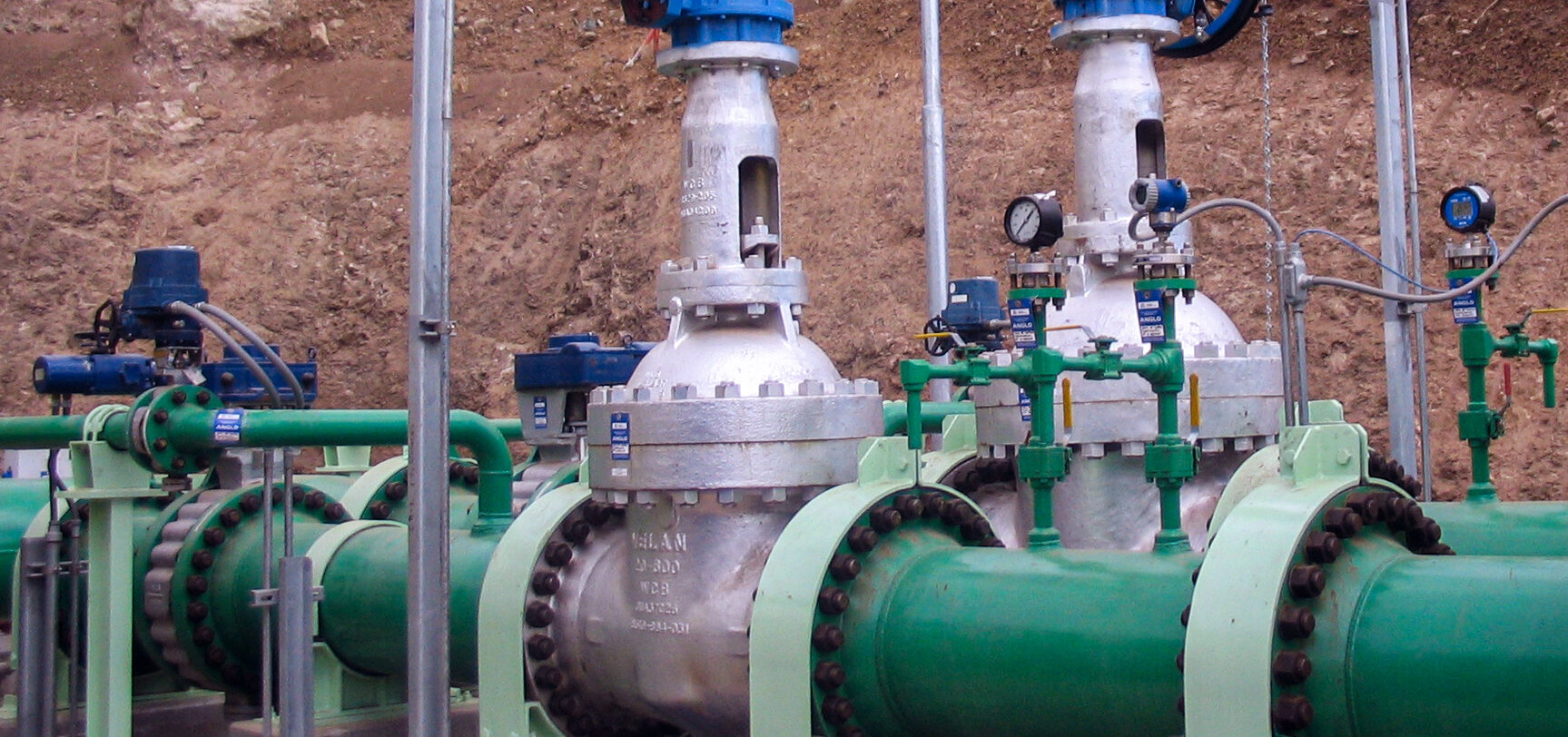

De grandes vannes et canalisations industrielles avec des tuyaux verts et des raccords métalliques argentés sont installées à l'extérieur, contre un talus de terre. Des actionneurs bleus, des manomètres et des équipements de contrôle sont montés sur les tuyaux.

Robinets-vannes, robinets à soupape et clapets anti-retour en acier moulé

Les robinets en acier moulé à chapeau boulonné de Velan dépassent les normes d'émission de l'industrie et offrent une fermeture et une réparabilité supérieures. Notre gamme comprend des robinets-vannes API 600, des robinets à soupape API 623, des robinets d'arrêt, des robinets à pointeau et des clapets de retenue à battant API 594, qui assurent un rendement fiable dans les services de traitement, d'énergie, de cryogénie, NACE et nucléaires.

Sièges soudés

Schéma en coupe détaillé d'un joint mécanique. Il comporte des pièces cylindriques grises et argentées, avec des composants verts, bleus et orange entre les deux. La configuration montre comment les composants s'intègrent dans l'assemblage.

Les sièges soudés de Velan, revêtus d'un alliage de CoCr, offrent un rendement étanche de pointe et une longue durée de vie. Ils sont normalisés pour les applications à vapeur, à huile et à gaz à haute température. Facilement réparable ou remplaçable en ligne.

Corps

Gros plan d'un assemblage mécanique à vis avec un gros boulon et un écrou fixant deux plaques métalliques superposées. Le motif comprend des filetages et une découpe semi-circulaire sur la plaque supérieure. Le fond est bleu clair.

Les pièces moulées du corps et du capot sont usinées avec précision, le capot est d'une seule pièce pour un meilleur alignement et moins de pièces, avec un joint entièrement encapsulé pour aider à réduire l'oxydation et la dégradation mécanique.

Tige

Illustration d'une vue en coupe transversale d'un mécanisme à vis mécanique. Comprend un boulon fileté bleu traversant un écrou, entouré de composants métalliques gris, représentant probablement un système de serrage ou un mécanisme d'étau.

Tige non rotative avec filetage ACME de précision et finition brunie. Double ACME pour un fonctionnement plus rapide.

Live Loading

Vue rapprochée d'un assemblage mécanique avec un boulon fileté et des entretoises circulaires rouges placées entre des composants gris métalliques, faisant probablement partie d'une vanne industrielle ou d'une machine.

En 1972, Velan a été la première entreprise à utiliser des vannes à charge dynamique pour Énergie atomique du Canada Limitée (EACL) afin de prévenir les fuites nucléaires et fournit depuis lors des vannes à charge dynamique pour des applications nucléaires et non nucléaires. Cette technologie permet de prolonger la durée de vie des vannes à faibles émissions, même dans des conditions exigeantes, grâce à des ressorts Belleville qui assurent l'étanchéité de la tige pendant de longues périodes sans entretien.

Gamme de taillesNPS 2 - 64 (DN 50 - 1600)
Classe de pressionASME 150 - 1500
Tests et normes de conceptionASME B16.10 Modèle long ou court à bride, ASME B16.11, ASME B16.20, ASME B16.25, ASME B16.34, ASME B16.47, ASME B16.5, ASME Section III, ASME Section VIII, ASME Section IX, ISO 15848-1, API 594, API 600, API 609, API 623, API 622, API 624, API 598, MSS SP-134, BS 6364, BS 1868, BS 1873
Émissions fugitivesConforme aux normes API 641 et ISO 15848-1 relatives aux émissions fugitives. Tous les garnissages en graphite sont conformes aux exigences de la norme API 622.
